服務熱線：13912930273
網址：www.91chuangtou.com

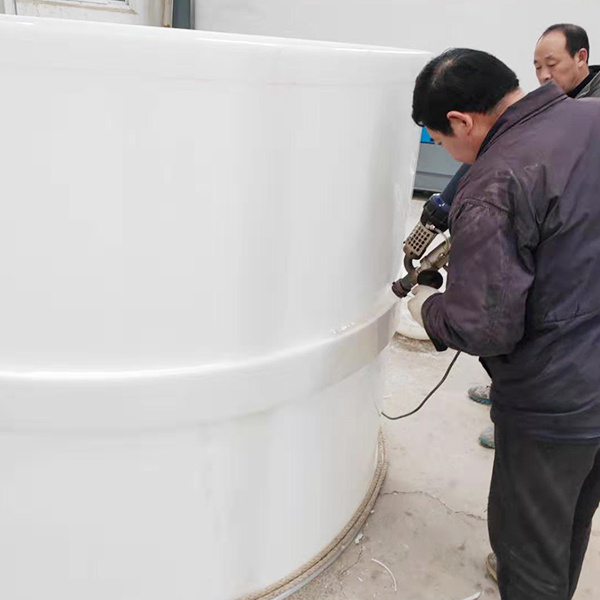

PP儲罐采用（yòng）PP塑料專用卷焊機對設備圓柱形筒體（tǐ）部分進行熱熔卷焊成型。它部（bù）件焊接采用擠出式塑料自動焊槍和熱風手動塑料焊槍進（jìn）行焊接。
PP儲罐加工完成後，先用標（biāo）準量具對設備進行外形尺（chǐ）寸檢驗，看是（shì）否與設（shè）備圖紙要求相一致。對照圖紙上的管口方位圖檢驗（yàn）設備上的管口方位是否正確。對設（shè）備進行（háng）試漏檢驗，在PP儲罐內灌上（shàng）水（水容量不少於設 備總容量的三分之二）放置24小時觀察在（zài）靜壓狀態下有無滲漏情況，如（rú）是真空（負（fù）壓（yā））、 正壓設備（bèi），還要（yào）進行壓力測試，測試設（shè）備為空氣壓縮機。
PP的加工溫度在200-300℃左右較好，它有良（liáng）好的熱穩定性（分（fèn）解溫度為310℃），但高溫下（270-300℃），長時（shí）間停留在炮（pào）筒中（zhōng）會有降解（jiě）的可能。因PP的粘（zhān）度隨著剪切速度的提高有明顯的降低，所以提（tí）高注（zhù）射壓力（lì）和（hé）注射速度會提高其流動性，改（gǎi）善收縮變形和凹陷。模溫宜控製在30-50℃範（fàn）圍（wéi）內。PP熔體能穿越很（hěn）窄的模具縫隙而出現披鋒。PP在（zài）熔化過（guò）程（chéng）中，要吸收大量的熔解（jiě）熱（比熱較大），產品出（chū）模後比較燙。PP料加工時（shí）不需幹燥，PP的收縮率（lǜ）和結晶度比PE低。
